Creazione di File di Layout per Ogni Tipologia di Report Barcode

  • Aggiornato

Crea e associa layout di etichette a diverse tipologie di report Barcode, assicurando una gestione unificata e coerente di tutti i tuoi report.



Tipi di Report gestiti:

  • Ordini di produzione
  • Ordini di fase

Come creare un Etichetta personalizzata per i report Barcode degli Ordini di produzione

  1. Vai alle impostazioni > Etichette > Schema etichette

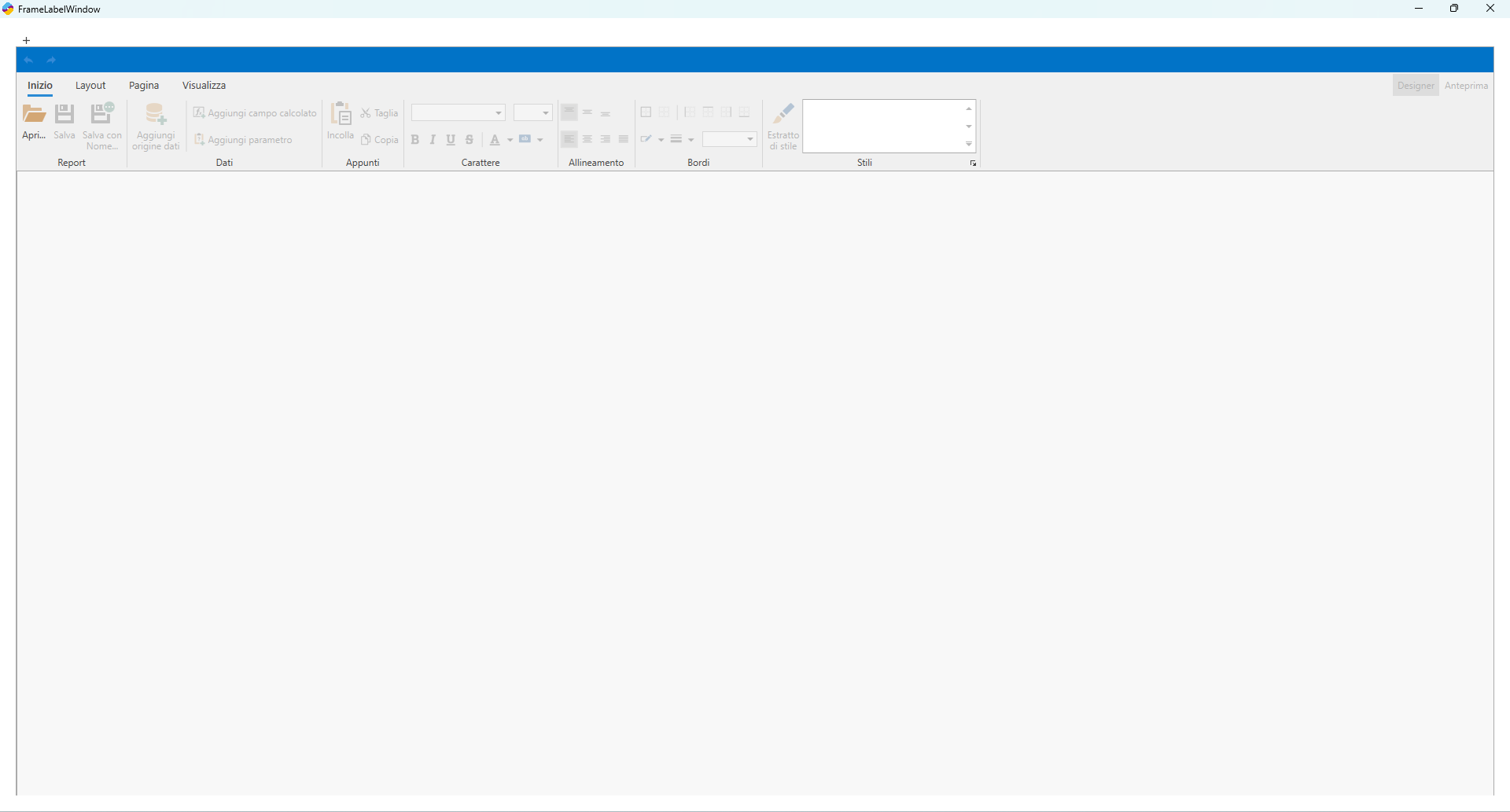

  2. Clicca sul "+" per creare un nuovo file image (62).png
  3. Seleziona il tipo "Empty Report" e prosegui con il pulsante "finitura".
  4. Colleghiamo i dati al documento, tramite il pulsante "Aggiungi origine dati" > Selezioniamo come tipo di origine dati il JSON (lo trovate in allegato).
  5. Nel campo JSON fonte: Seleziona JSON File > Nel campo JSON File: inserisci il file tramite i tre puntini. (Utilizza il file JSON che trovi allegato)

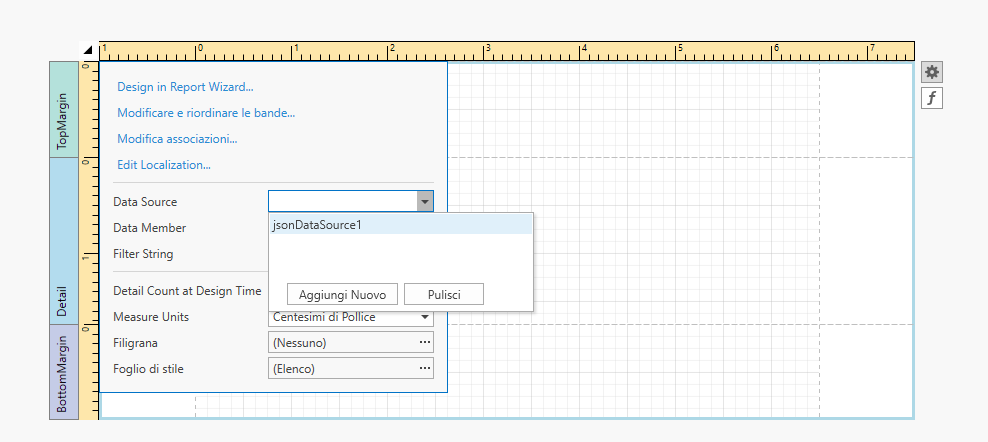

  6. Seleziona il triangolo nero nell'angolo in alto a sinistraimage (72).png
  7. Seleziona Data Source e collega il file appena caricato.
  8. In Data Member seleziona Ordine_di_Produzione

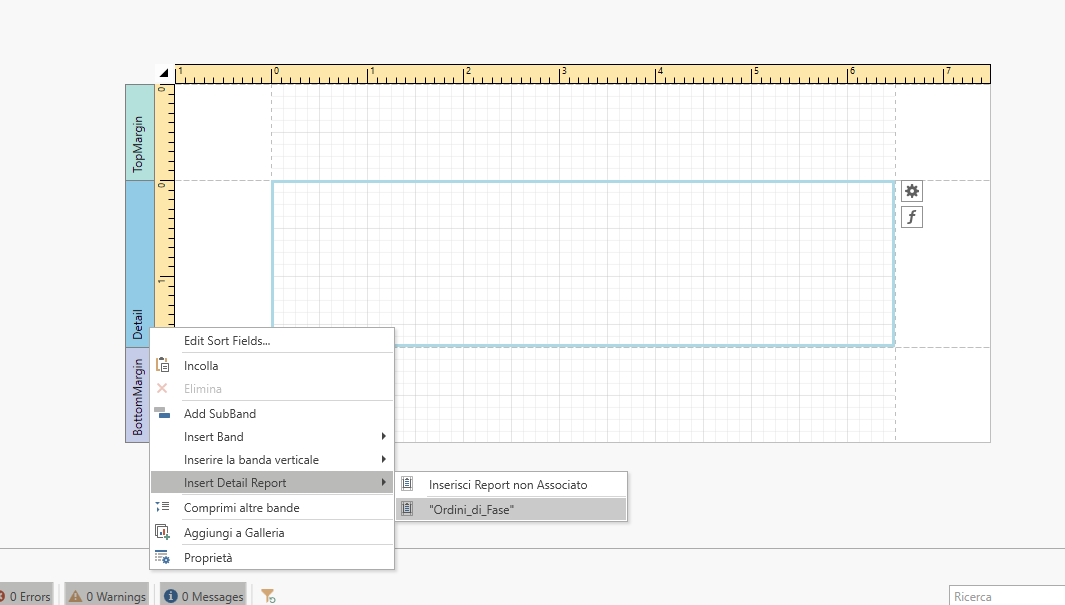

  9. Clicca con il tasto destro del mouse sulla banda Detail per collegare i dati degli ordini di fase.image (73).png
  10.  Nella parte Detail andremo ad inserire le informazioni relative all'ordine di produzione, mentre nella parte Detail1 le informazioni relative agli ordini di fase. In questo modo avremo la duplicazione dei dati in base agli ordini che andremo successivamente a selezionare.
  11. Salva il file tramite il pulsante Salva con Nome.

Come inserire un campo e collegarlo al dato:

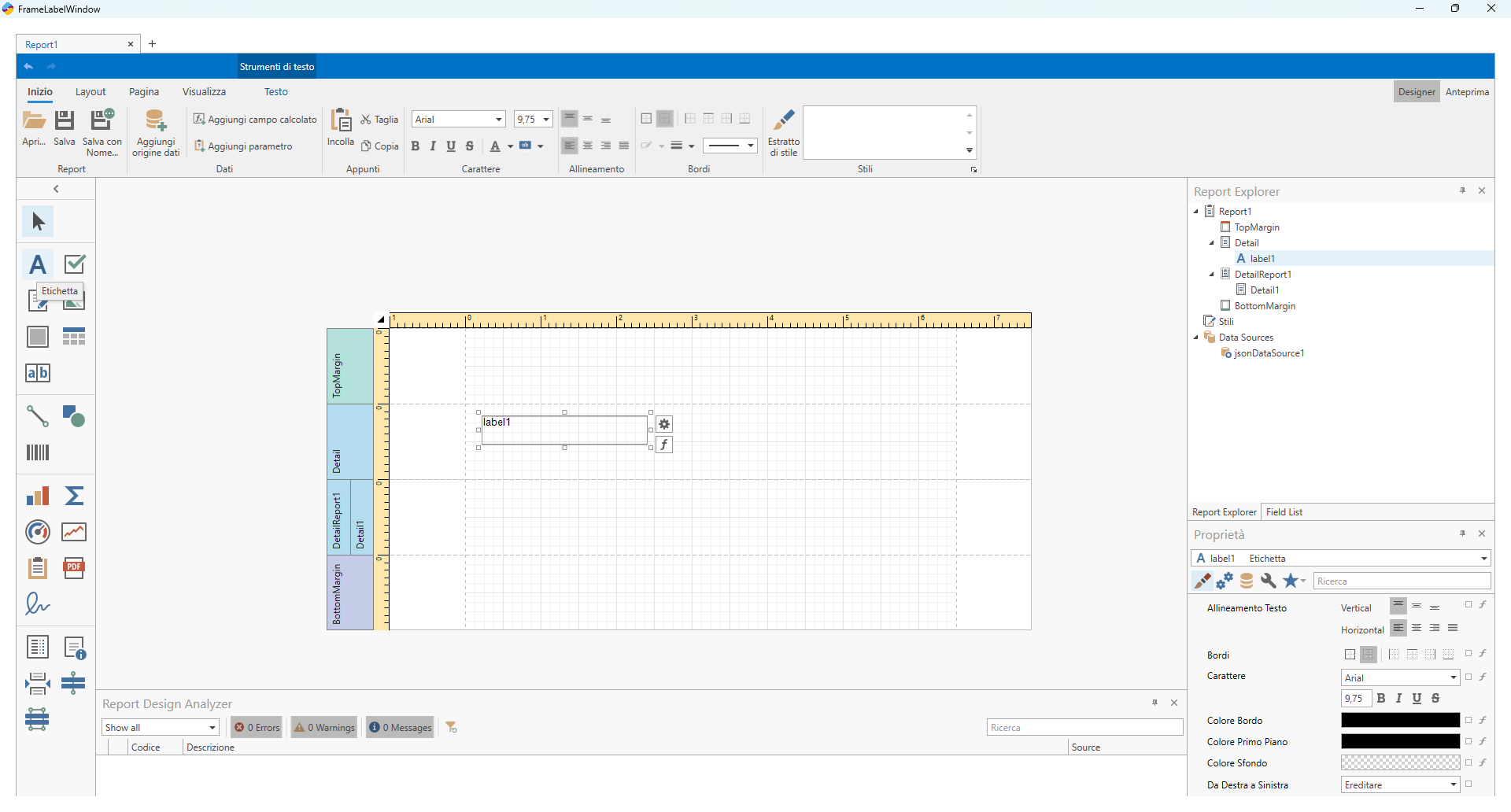

  1. Seleziona il pulsante "A" e crea un campo delle dimensioni che ritieni più adatte.image (74).png

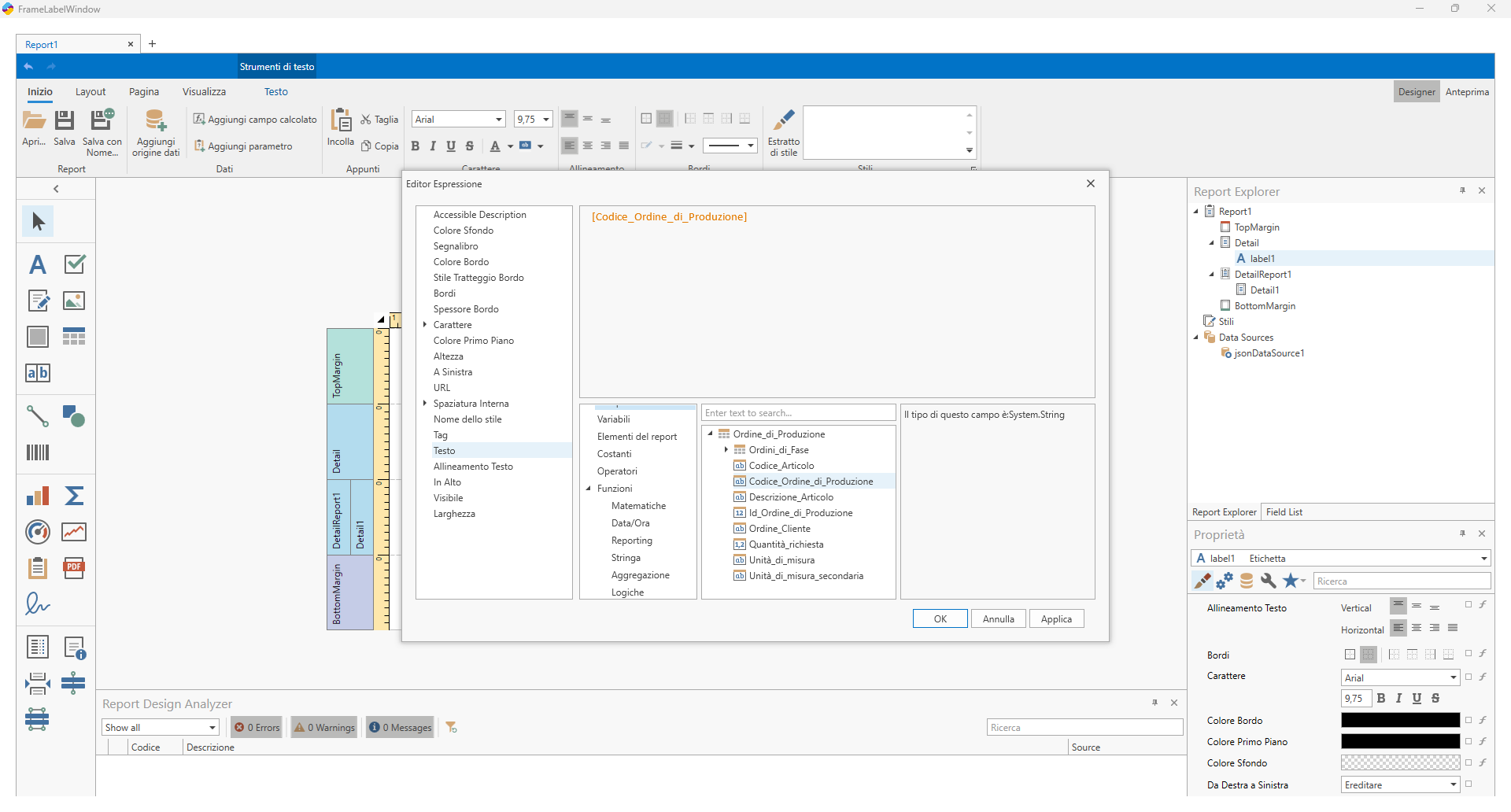

  2. Seleziona il pulsante "ƒ" per associare il dato, clicca due volte sul valore per associare il dato.image (75).png
  3. Clicca su Applica per confermare
  4. Salva le modifiche con il pulsante Salva

Come inserire un campo barcode per attivare l'ordine di fase:

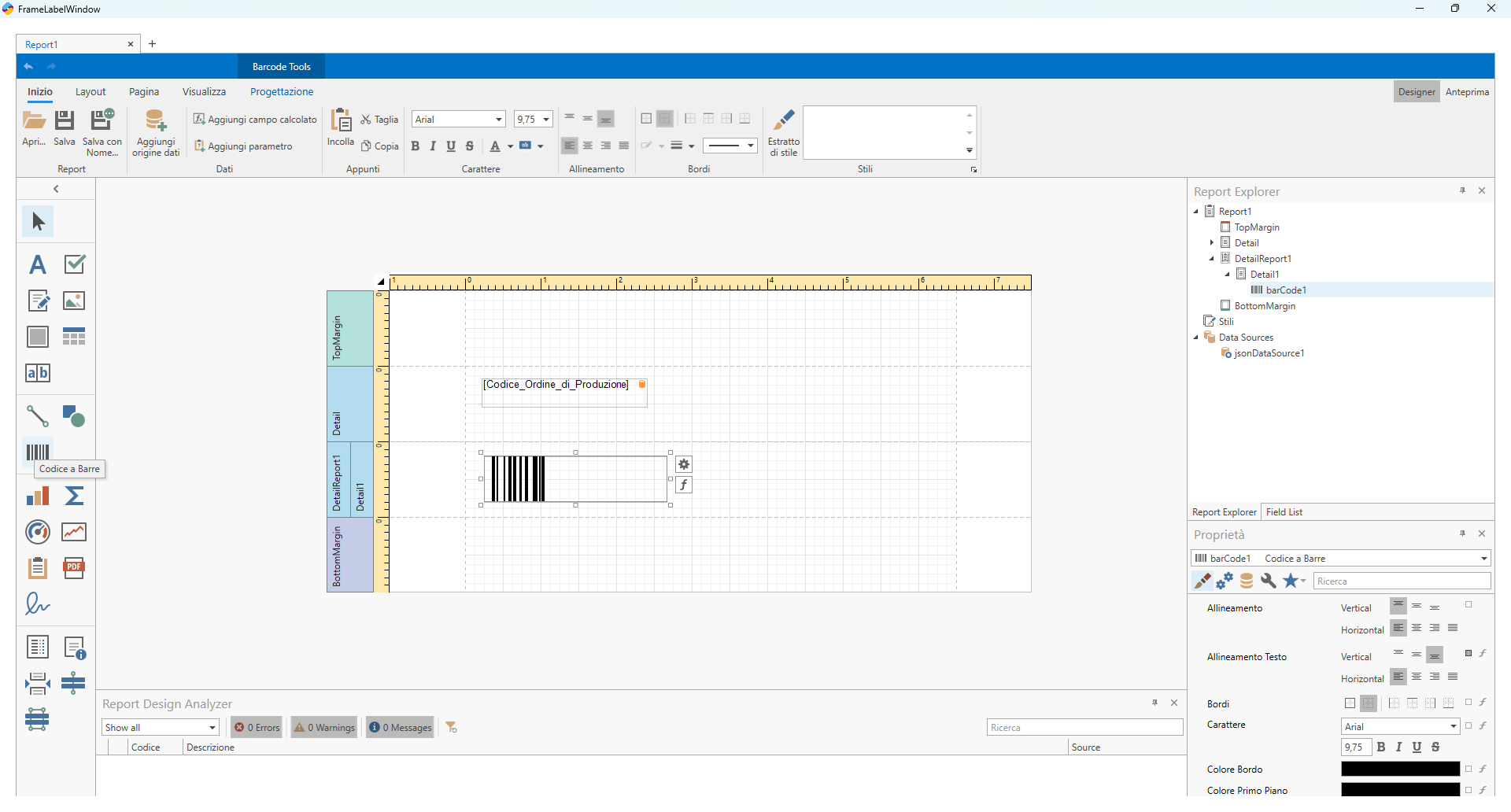

  1. Seleziona il pulsante Codice a Barre image (77).png

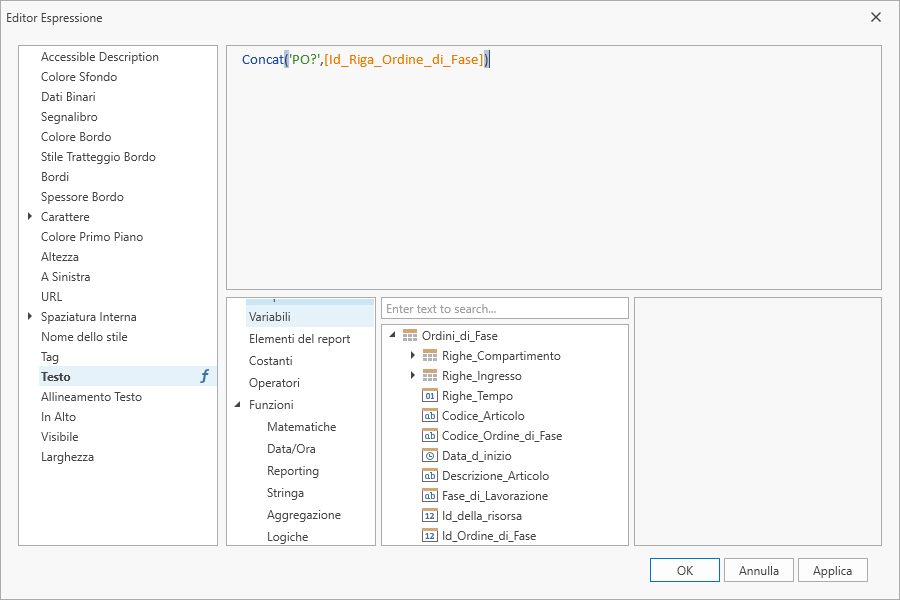

  2. Tramite il cursore inseriamo il rettangolo per il codice a barre, selezioniamo il pulsante "ƒ" per associare il dato Id_Riga_Ordine_di_Fase. Inseriamo la dicitura Concat('PO?',[Id_Riga_Ordine_di_Fase]) prima del campo.image (78).png

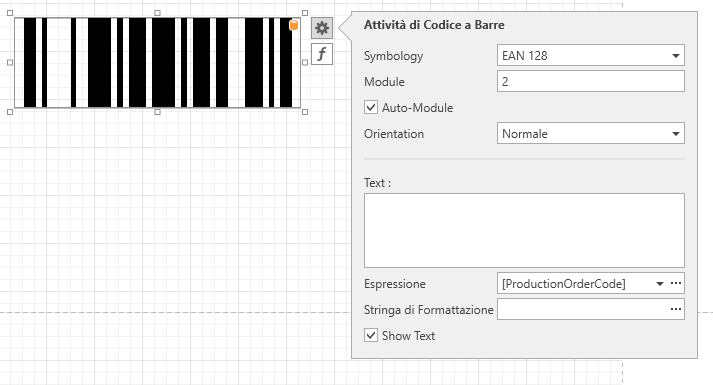

  3. Seleziona il pulsante impostazioni per definire le seguenti proprietà:
    1. Symbology: Possiamo definire il tipo di Barcode
    2. Selezioniamo il check Auto-Module per adattare il barcode alla larghezza della finestra.image (67).png
  4.  Per verificare se i dati sono collegati correttamente, seleziona il pulsante Anteprima nella parte alta nell'angolo a destra.
  5. Salva le modifiche con il pulsante Salva.



Come creare un Etichetta personalizzata per i report Barcode degli Ordini di fase

La procedura è la stessa utilizzata per gli ordini di produzione che vedi sopra, l'unica cosa che cambia è il file JSON da utilizzare. Lo trovi sempre allegato nei documenti di questo articolo.



Per ulteriori chiarimenti e approfondimenti su come creare le etichette potete consultare la seguente guida: https://devexpress.github.io/dotnet-eud/reporting-for-desktop/articles/report-designer/report-designer-for-wpf.html
