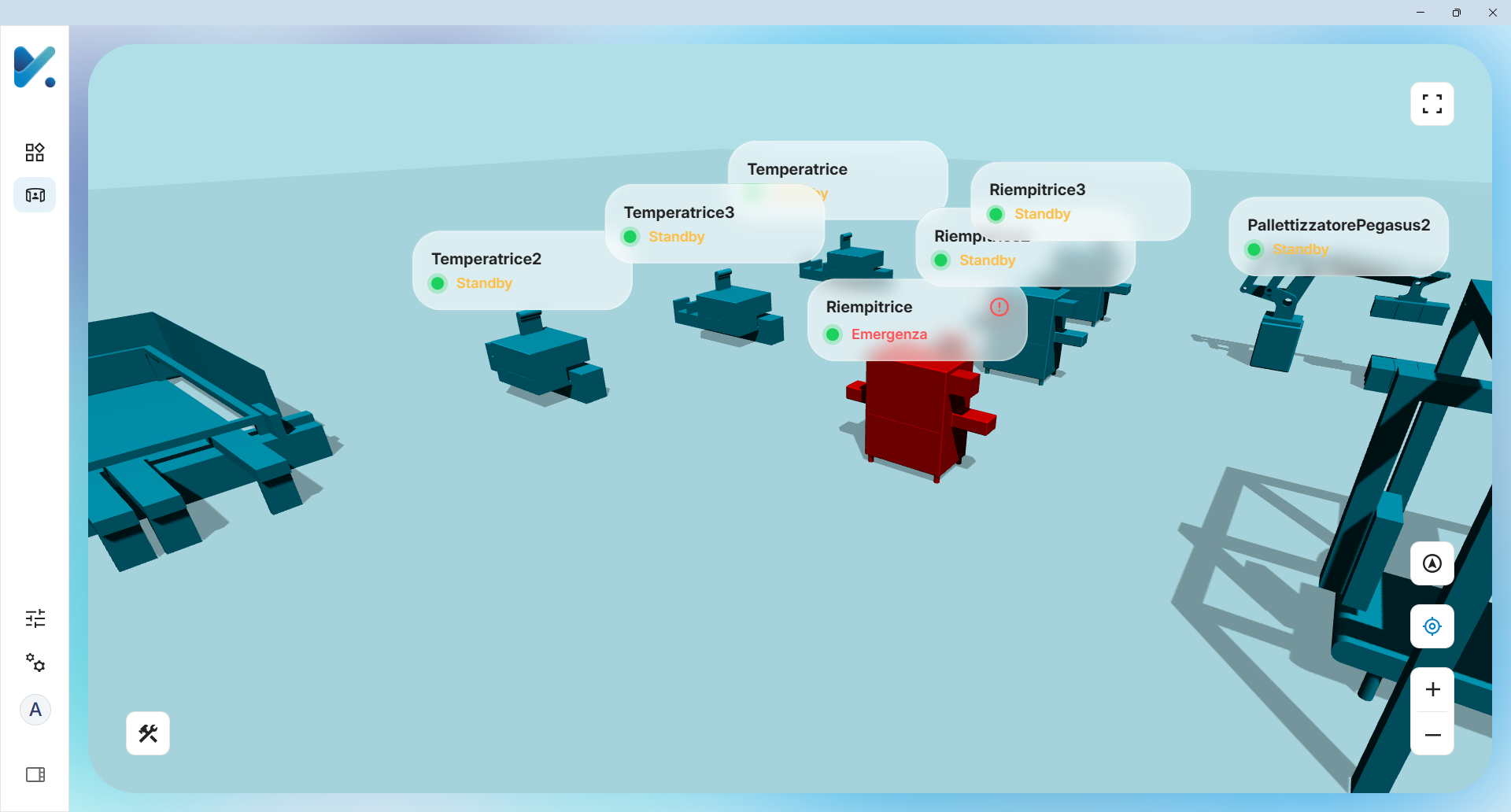

La navigazione del Sinottico 3D funziona come i principali visualizzatori tridimensionali, offrendo un’esperienza fluida e intuitiva per muoversi all’interno dell’ambiente produttivo.
Comandi di navigazione 3D
Tasto sinistro del mouse
- Ruota la vista 3D
Tasto destro del mouse
- Sposta la vista all’interno dello spazio
Rotella del mouse
- Aumenta o diminuisce lo zoom
Pulsanti di navigazione rapida
Nella parte destra dello schermo sono disponibili tre pulsanti dedicati alla navigazione:
Navigazione guidata → avvia un percorso automatico nell’impianto
Torna al centro → riporta immediatamente alla vista centrale predefinita
Zoom manuale + e - → alternativa alla rotella del mouse per ingrandire o rimpicciolire
In alto a destra è inoltre presente il pulsante fullscreen, che permette di visualizzare il sinottico a schermo intero.
Impostazioni e modifica dell’ambiente 3D
Attraverso il pulsante delle configurazioni è possibile:
- Modificare la disposizione dei modelli 3D
- Aggiungere un nuovo modello
- Mostrare o nascondere informazioni delle risorse
- Importare una configurazione del sinottico
- Esportare la configurazione corrente
Come modificare la disposizione di un modello 3D
- Seleziona il pulsante Configurazione
- Seleziona Modifica disposizione
- Clicca sul modello 3D che vuoi spostare
- Tieni premuto il modello e trascinalo nel punto desiderato
- Per ruotare il modello premi la lettera R
- Per salvare le modifiche, premi nuovamente il pulsante Configurazione
Come aggiungere un modello
- Seleziona il pulsante Configurazione
- Scegli Aggiungi modello
- Se tutte le risorse sono già presenti, la lista risulterà vuota
- Seleziona la risorsa da aggiungere
- Scegli il modello dalla lista caricata in precedenza (vedi sezione Impostazioni)
- Il nuovo modello verrà inserito al centro del piano
- Spostalo nella posizione desiderata utilizzando la modalità di modifica della disposizione
Come eliminare un modello 3D
- Seleziona il pulsante Configurazione
- Seleziona Modifica disposizione
- Seleziona il 3D da eliminare
- Premi il tasto canc
- Per salvare le modifiche, premi nuovamente il pulsante Configurazione
