Creare il layout

1 Nuovo documento o template

2 Formato della pagina

3 Inserire gli elementi

4 Collegare i dati

5 Testi con più campi

6 Barcode e QR

7 Tabelle

8 Posizionare, allineare, organizzare

9 Controllo QA

10 Anteprima e stampa

11 Salvare ed esportare

1 Nuovo documento o template

• File › Nuovo (Ctrl+N) o il + sulle schede: nessun dialog, si apre subito un
  layout 100 × 60 mm con margini di 3 mm.
• File › Galleria template: apre un template pronto in una nuova scheda.
• Tab Template nel pannello sinistro: sostituisce il layout della scheda corrente
  (annullabile con Ctrl+Z).

Template disponibili: bolle di lavorazione, cartellini ODP/ODF, etichetta chimica GHS/CLP,
articolo retail EAN-13, pallet logistico GS1/SSCC, mini 50×30 e altri. Se non c'è ancora
una sorgente dati, il template carica anche dati d'esempio coerenti.

2 Formato della pagina

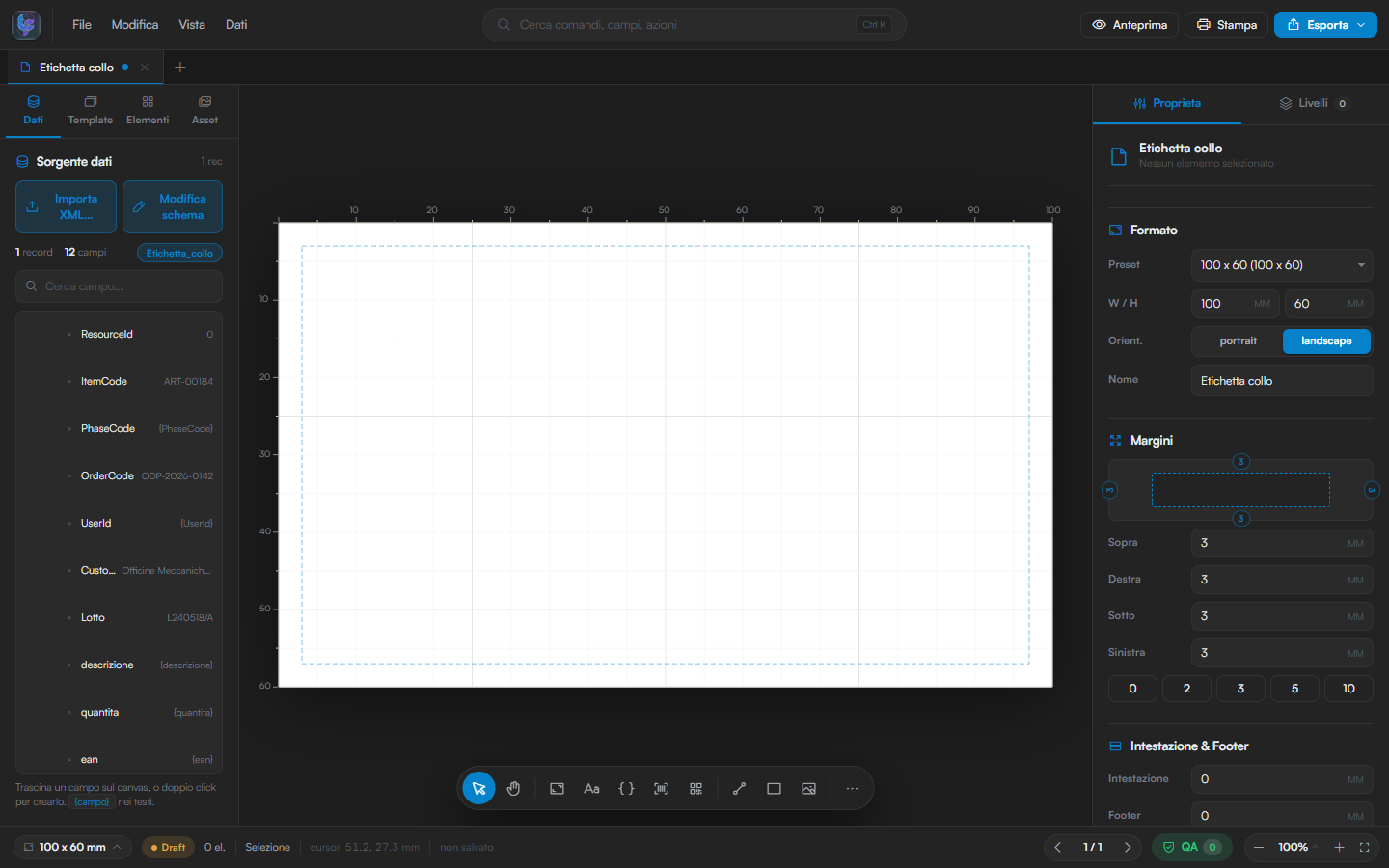

Con nessun elemento selezionato l'inspector mostra la pagina:

• Formato: Preset, W / H (10–1000 mm), Orient. (portrait/landscape scambia
  le misure) e Nome (rinomina anche la scheda);
• Margini: Sopra, Destra, Sotto, Sinistra e i preset rapidi 0/2/3/5/10;
• Intestazione & Footer: altezza in mm di due fasce fisse. Gli elementi che stanno lì
  si ripetono su ogni pagina dei documenti multipagina;
• Sfondo (Solido/Trasparente) e Griglia (Off, 1, 2, 5, 10 mm; non viene stampata).

Il formato si cambia anche dal chip a sinistra nella barra di stato.

3 Inserire gli elementi

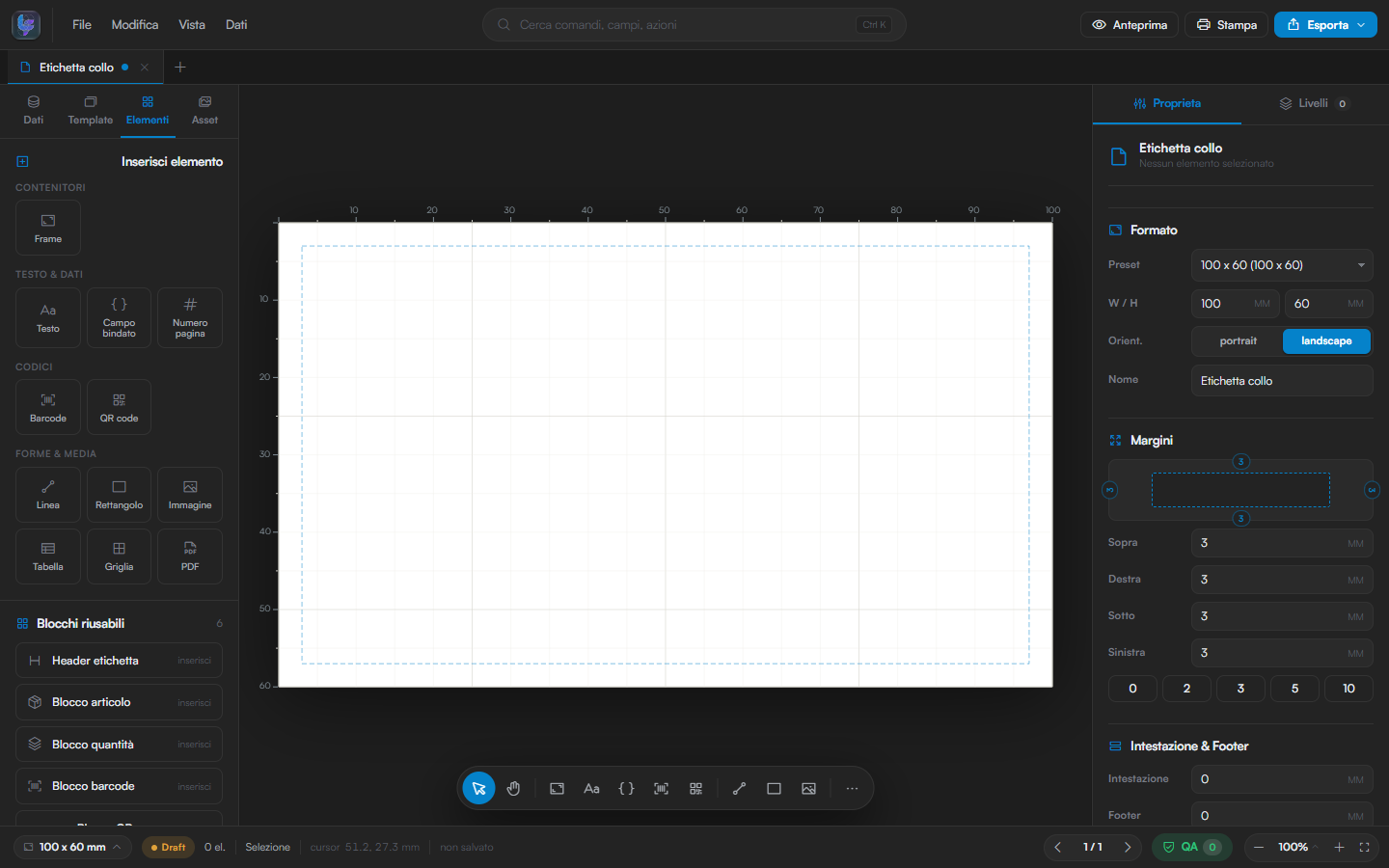

Scegli il tipo dal tab Elementi o dalla barra strumenti, poi clicca sull'etichetta
nel punto in cui vuoi l'elemento. Dopo l'inserimento lo strumento torna a Selezione.

I Blocchi riusabili (Header etichetta, Blocco articolo, Blocco quantità, Blocco barcode,
Blocco QR + matricola, Footer firma / QC) inseriscono con un clic un gruppo già composto.

4 Collegare i dati

Il modo più veloce è partire dal tab Dati:

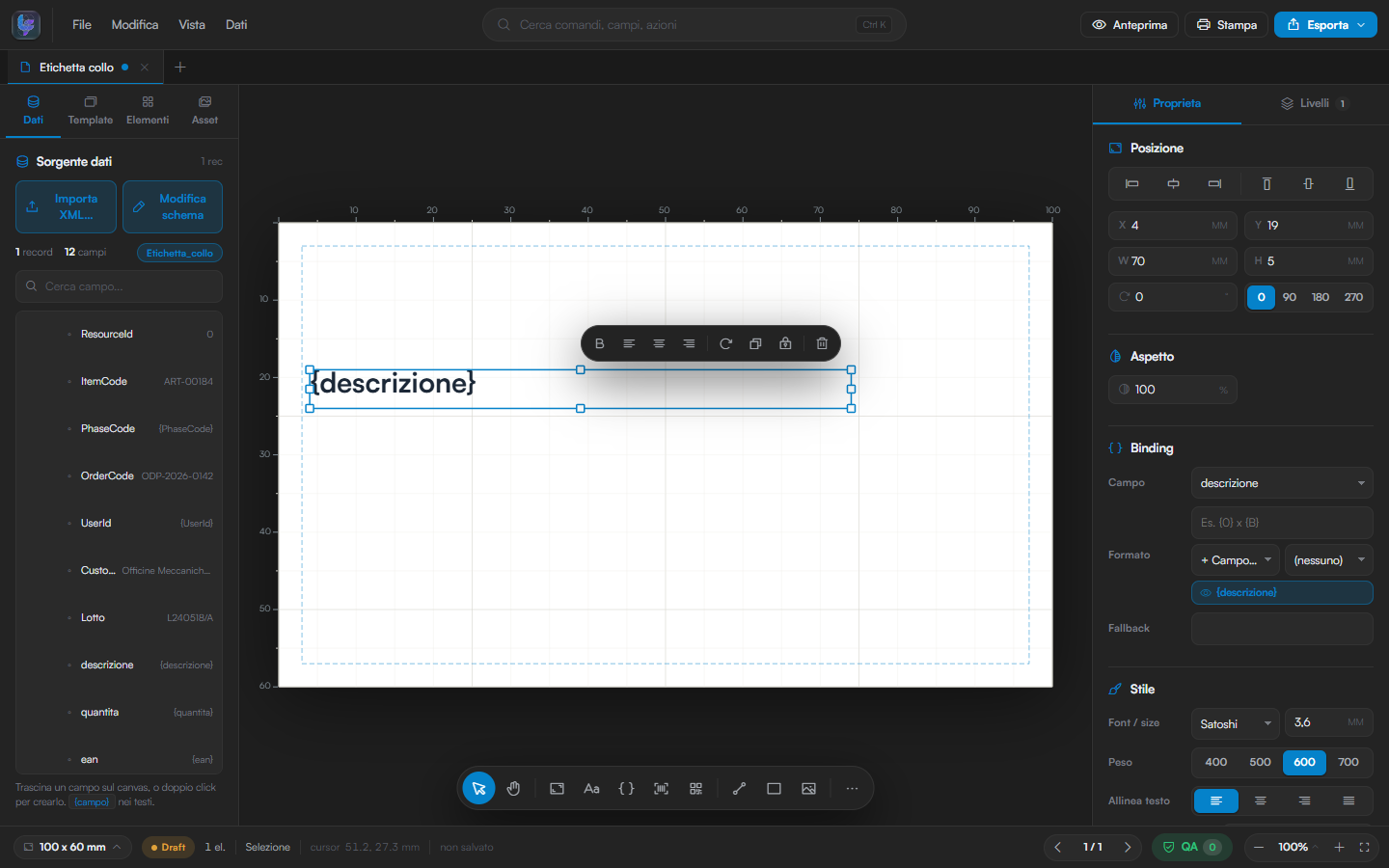

• doppio clic su un campo: crea un campo bindato vicino al margine in alto a sinistra;
• trascina il campo sul canvas: lo crea dove lo rilasci;
• Ctrl+K, gruppo Campi dati: lo inserisce dalla tastiera.

Su un elemento già presente (campo bindato, barcode, QR) il collegamento si cambia in
Proprieta › Binding › Campo. Il blocco Binding del campo bindato ha:

• Formato: come stampare il valore. {0} è il valore del campo, e puoi aggiungere
  altri token ({0} {um}). Il menu a destra offre i preset:

  Preset	Formato	Preset	Formato
  Intero	{0:N0}	EUR	EUR {0:N2}
  2 decimali	{0:N2}	%	{0:N2} %
  3 decimali	{0:N3}	Qta+UM	{0} {um}
  Peso kg	{0} kg	Data IT	{0:dd/MM/yyyy}
  		Data ora IT	{0:dd/MM/yyyy HH:mm}

• Fallback: il testo da stampare quando il campo è vuoto.

Sotto il formato, la riga con l'occhio mostra l'anteprima del risultato.

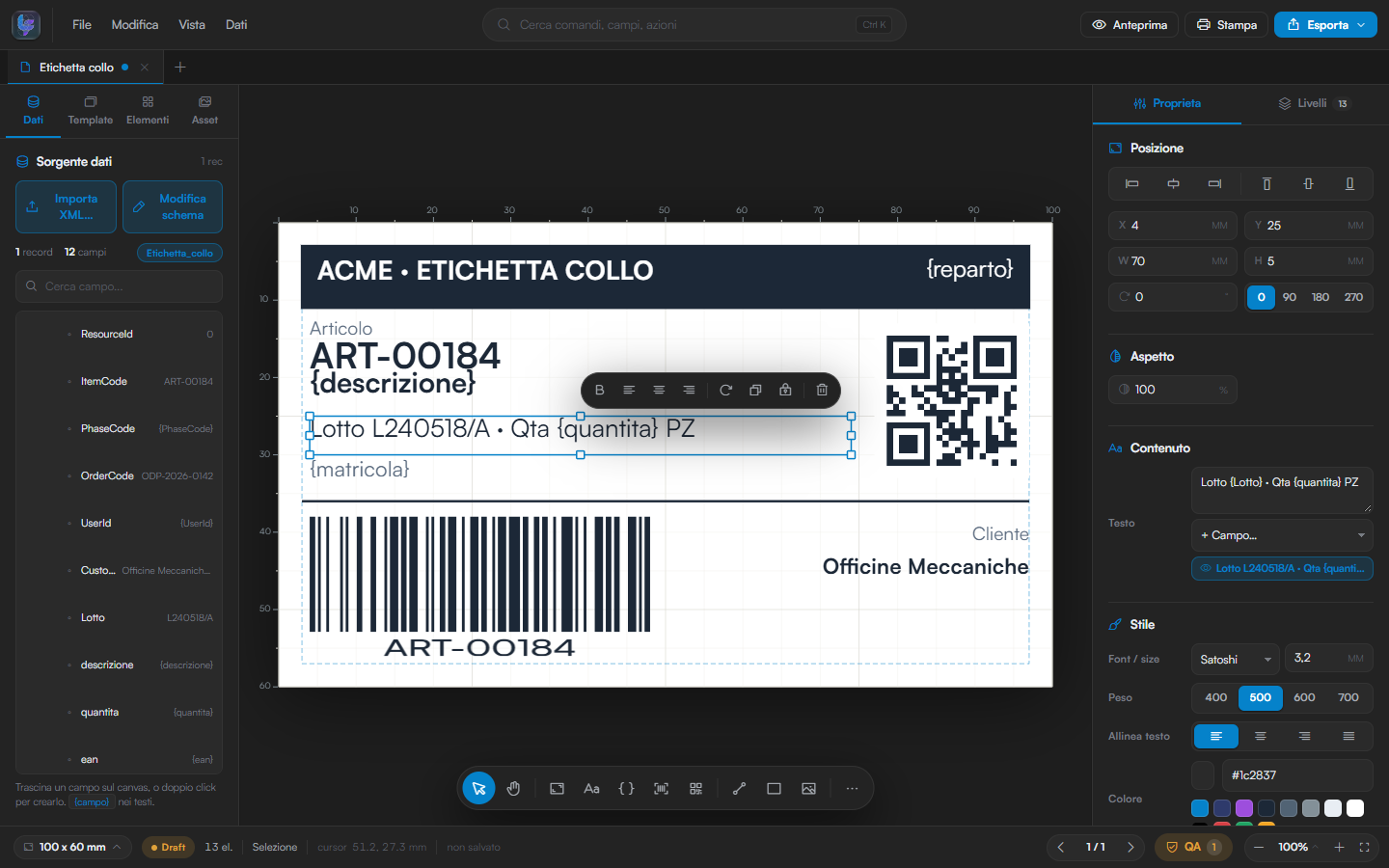

5 Testi con più campi

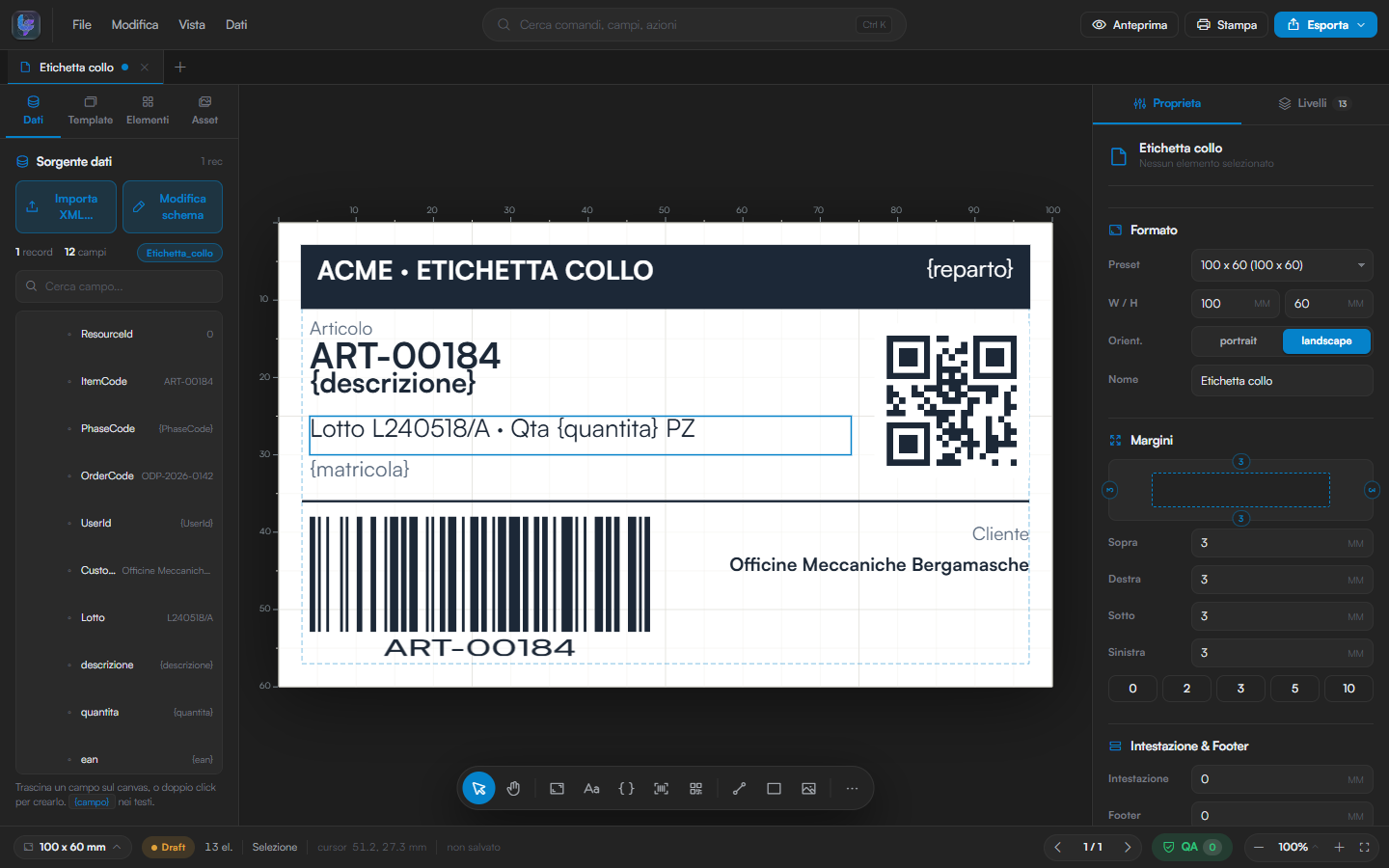

Un solo elemento Testo può combinare testo fisso e più campi: non servono tre elementi
affiancati. Nell'esempio:

Lotto {Lotto} · Qta {quantita} PZ

Scrivi in Contenuto › Testo oppure usa + Campo…, che inserisce il token nel punto
del cursore (anche i token di sistema: Pagina corrente, Pagine totali, Numero copia, Indice
record, Data e ora, Data, Ora).

I formati come :N2 o :dd/MM/yyyy valgono solo nel Formato di un campo bindato o
di una colonna. Dentro un Testo verrebbero stampati alla lettera, e l'editor lo segnala.
Per un numero formattato dentro una frase usa un campo bindato con formato.

6 Barcode e QR

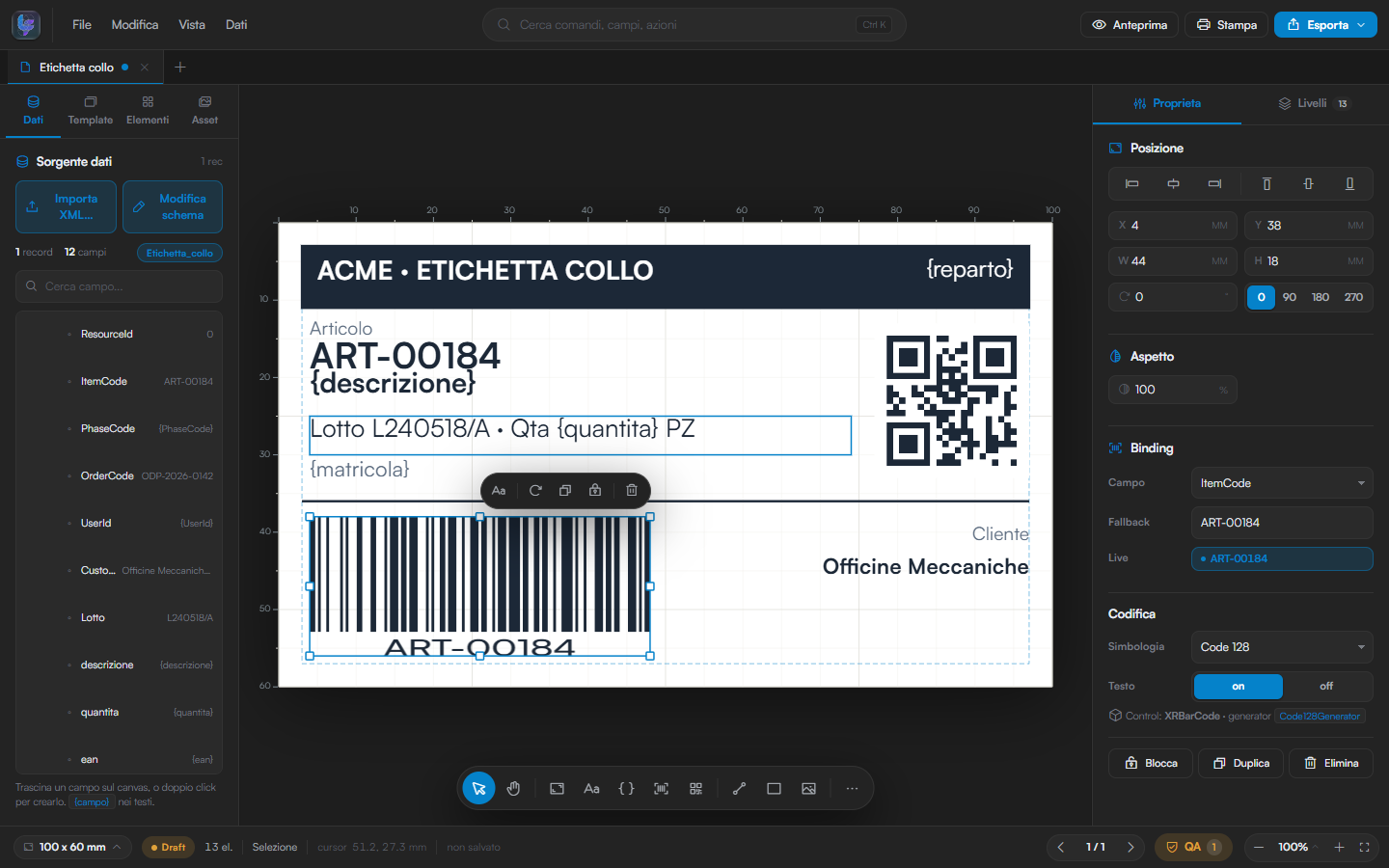

In Binding scegli il campo e un Fallback. In Codifica scegli la Simbologia
e se mostrare il Testo sotto le barre.

• Alcune simbologie hanno nel canvas un'anteprima approssimata o resa solo dal motore: lo
  indica una nota sotto la simbologia. Fa fede l'Anteprima di stampa.
• GS1 Data Matrix: scrivi gli AI tra parentesi, (01)…(10)…, oppure separa con #.
• Passando a una simbologia 2D il riquadro diventa quadrato.
• QR: scegli il livello di correzione (EC level L/M/Q/H) e tienilo almeno di 10 mm
  di lato.

EAN-13 e campi calcolati. Nel canvas un campo calcolato dallo schema vale ancora
{ean}, che non è un EAN valido: il barcode mostra «dato non valido» e il QA segnala
«EAN13 invalido». È normale finché il valore arriva dal motore: verifica il codice in
Anteprima con i dati di esempio, che generano EAN con cifra di controllo corretta.

7 Tabelle

Una Tabella stampa le righe di un campo array, tipicamente una query SQL con
mode="rows".

• Sorgente dati › Bind array: elenca solo i campi che sono array.
• Colonne: + Colonna, Tutti i campi e i chip Dai dati (una colonna per ogni
  chiave trovata nelle righe). Per ogni colonna imposti Intestazione, Campo (la chiave
  della riga), Larghezza (peso relativo), Allinea e Formato.
• Stile: dimensione di intestazione e righe, font, colori, linee, bordo.

Le colonne di una query non si ricavano dallo schema (dipendono dalla SELECT): vanno
configurate a mano. Le righe che non entrano nell'altezza della tabella vengono tagliate.

8 Posizionare, allineare, organizzare

• Selezione: clic; Shift+clic aggiunge o toglie; trascinamento su un'area vuota per
  la selezione a riquadro; Ctrl+A tutto.
• Spostamento: trascina, oppure le frecce (1 mm, con Shift 10 mm). Posizioni e
  misure si agganciano al millimetro e alle guide smart (bordi e centri di pagina,
  margini e altri elementi).
• Proprieta › Posizione: X, Y, W, H, rotazione (0/90/180/270) e i pulsanti di
  allineamento, che allineano rispetto ai margini della pagina.
• Barra mobile sopra l'elemento selezionato: grassetto e allineamento per i testi,
  ruota 90°, duplica, blocca, elimina.
• Clic destro: copia, incolla, duplica, porta avanti/dietro, in primo/secondo piano,
  blocca, mostra/nascondi, elimina.
• Raggruppa Ctrl+G (almeno 2 elementi), Separa gruppo Shift+Ctrl+G,
  Auto-layout Shift+A (impila gli elementi in un frame verticale o orizzontale).
• Tab Livelli: l'albero degli elementi, dal più in alto. Occhio per nascondere,
  lucchetto per bloccare; trascina un elemento su un Frame per annidarlo.

9 Controllo QA

Il chip QA nella barra di stato conta i problemi. Un clic apre l'elenco Validazione;
un clic su un problema seleziona l'elemento e ci porta lo zoom. Nell'esempio il nome del
cliente era troppo lungo per il riquadro: allargato il campo, il QA torna a zero.

10 Anteprima e stampa

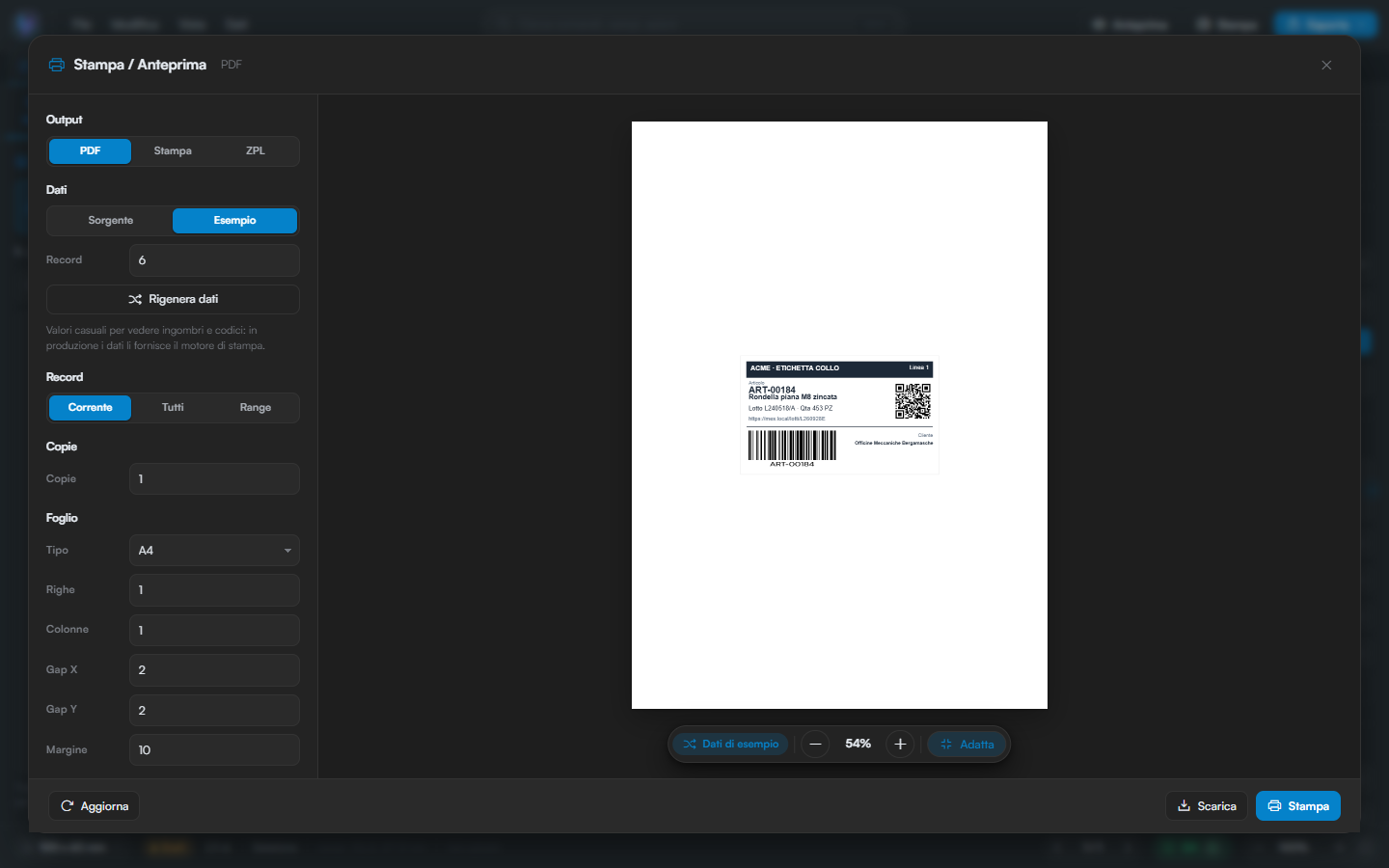

Anteprima, Stampa e Ctrl+P aprono lo stesso dialog Stampa / Anteprima, che
genera il PDF vero e proprio:

• Output: PDF, Stampa, ZPL;
• Dati: Sorgente (i dati veri) o Esempio. Esempio è la scelta automatica quando
  la sorgente è solo uno schema: genera valori plausibili per nome e tipo del campo, codici
  validi per la simbologia, e Rigenera dati cambia l'estrazione;
• Record: Corrente, Tutti, Range;
• Copie;
• Foglio: Tipo (Etichetta, A4, A5, Letter), righe e colonne per la stampa
  multi-etichetta, gap e margine.

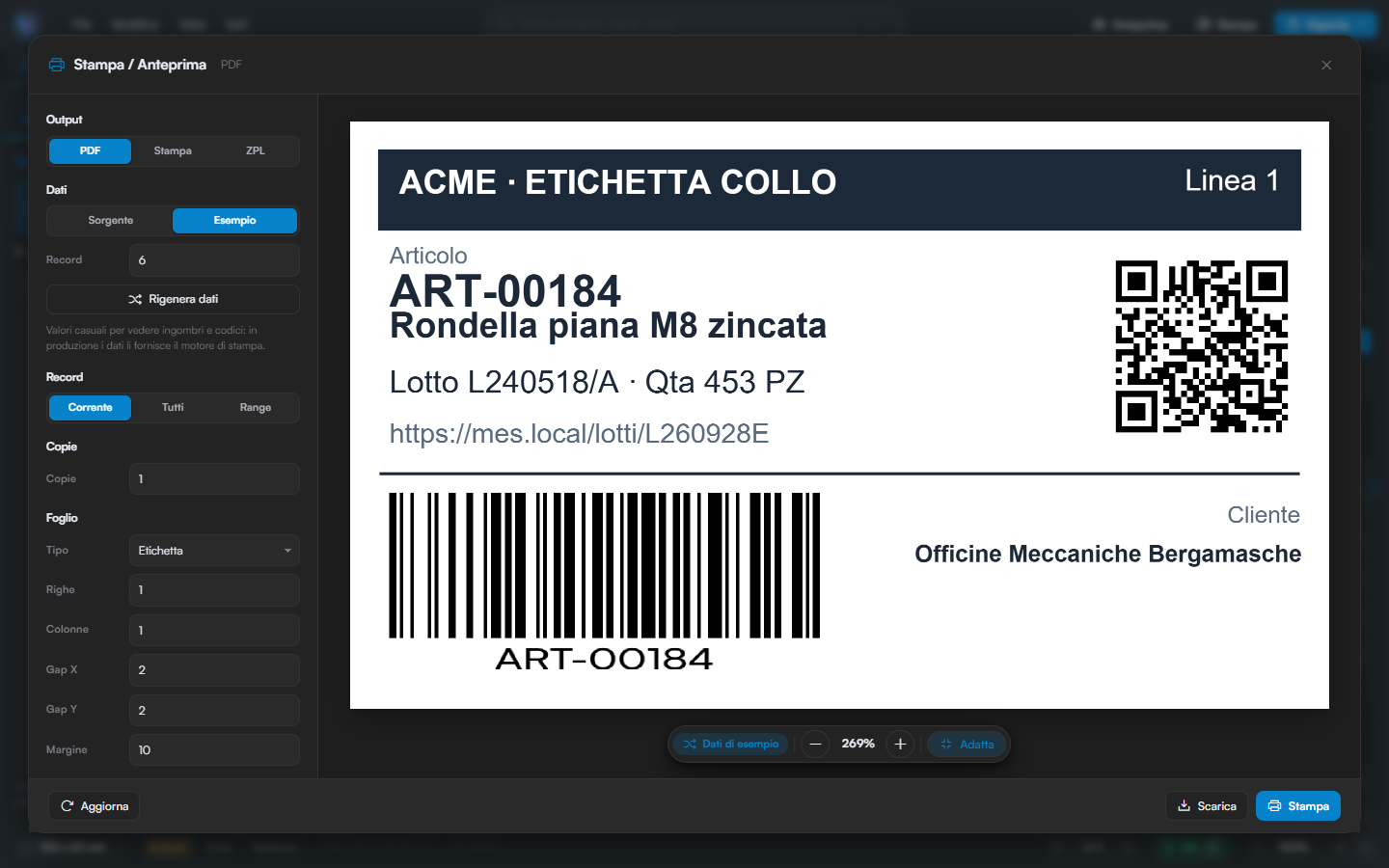

Scala 1:1. L'etichetta si stampa nelle sue misure reali, centrata sul foglio. Viene
ridotta solo se non entra, mai ingrandita. Il foglio predefinito è A4; per le stampanti
termiche scegli Etichetta, dove la pagina coincide con l'etichetta:

Il pulsante con la percentuale nella barra dell'anteprima porta alle dimensioni reali
(100% = 1 mm a schermo come 1 mm stampato).

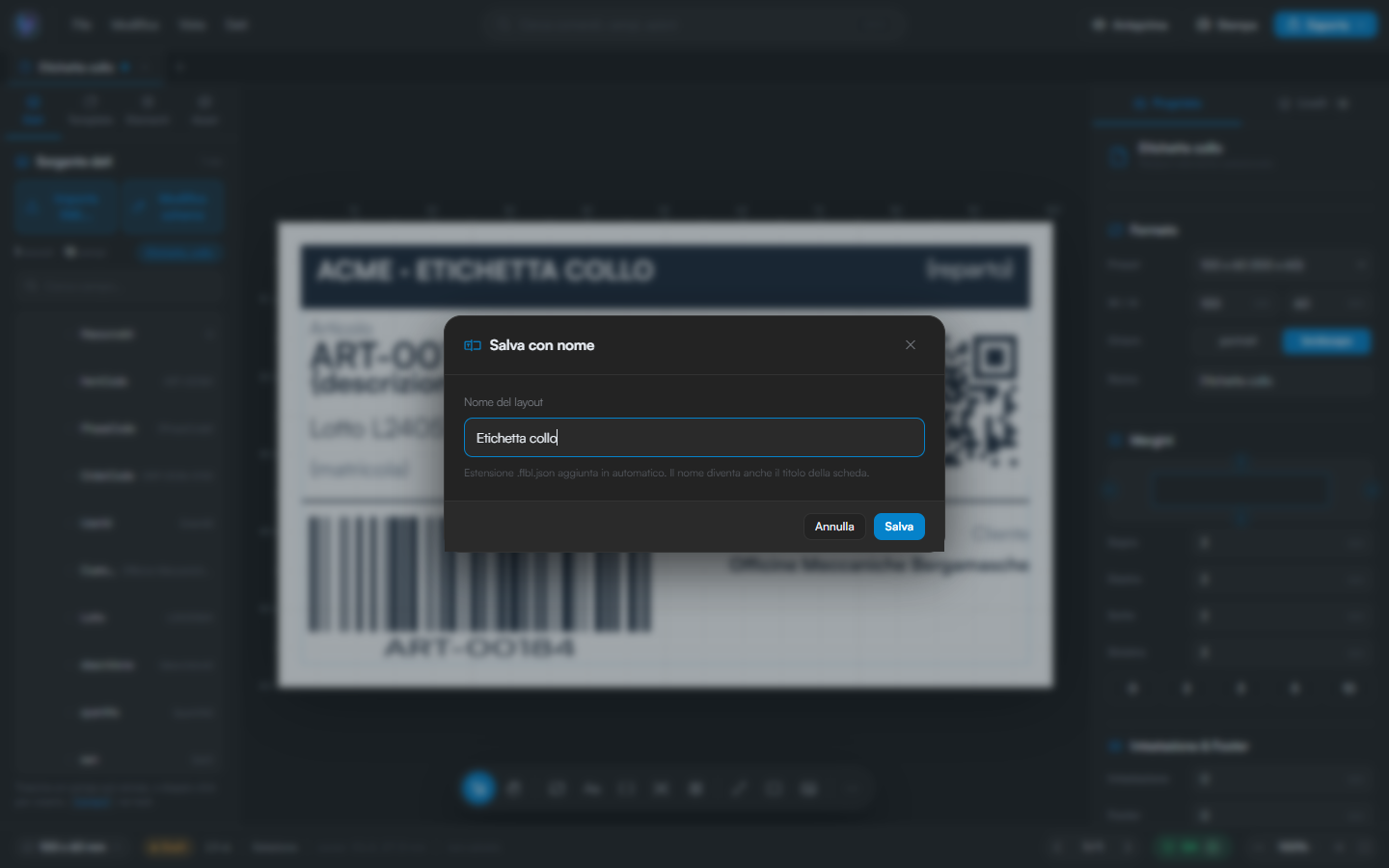

11 Salvare ed esportare

Il .flbl.json è il formato che il render component di FrameCore legge: è il file da
consegnare insieme allo schema LabelDataMapping.

Il tool salva comunque in automatico (nel browser o nell'app) tutte le schede aperte e lo
schema, 0,6 secondi dopo ogni modifica, e li ripristina alla riapertura. Una sorgente di
record importata da XML invece non viene ripristinata: va reimportata. Annulla e Ripeti
tengono fino a 80 passi per documento.
